Monolitické betónové zvodidlo GOMACO

Výrobca: Doprastav, a.s., závod Žilina

Vedúci strediska špeciálnych činností: Ing. Štefan Kotrík, kontakt: +421 907 801 719

Použitie

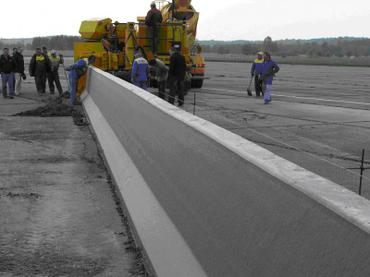

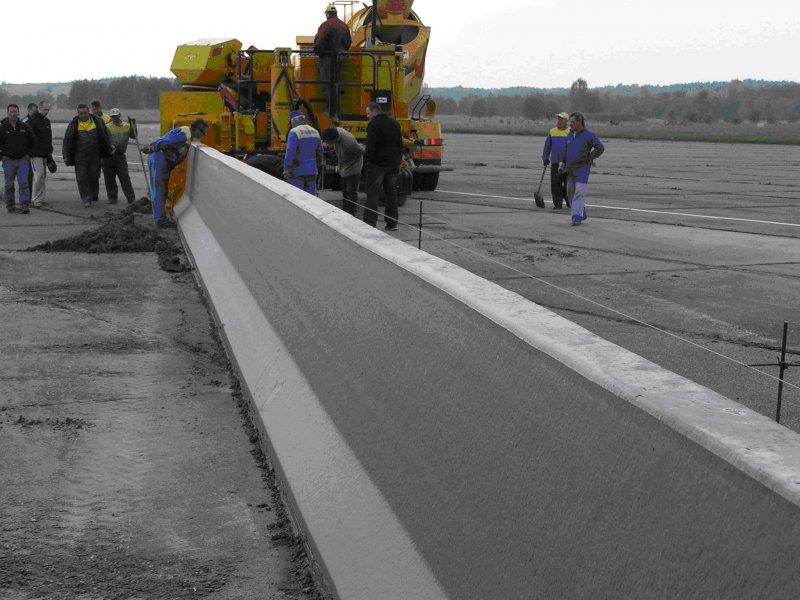

Monolitické betónové zvodidlá obojstranné DPS-BZM-110, výšky 1,1 m sú vhodné pre diaľnice, štátne cesty, mestské a účelové komunikácie. Je zhotovované jednoúčelovou formou s vibrátormi, pripojenej k finišeru GOMACO GT–3600 s automatickým laseovým smerovým a výškovým vedením.

Betónové zvodidlá monolitické patria medzi záchytné bezpečnostné zariadenia na pozemných komunikáciách a na mostných objektoch, boli odskúšané s najvyššou úrovňou zachytenia H4a.

Účelom zvodidiel je zachytiť a usmerniť neovládateľné vozidlo s primeranou bezpečnosťou pre cestujúcich vo vozidle a ochrániť okolie komunikácie.

Popis výrobku

Monolitické betónové zvodidlá DPS-BZM-110 sú tvarovo riešené ako celobetónové obojstranné zvodidlá výšky 1,1 m. Zvodidlo DPS-BZM-110 je určené predovšetkým na použitie v strednom deliacom páse smerovo rozdelených komunikácií. Je použiteľné pre najvyššiu úroveň zachytenia H4a. Z hľadiska zhotovenia je zvodidlo DPS-BZM-110 monolitické - posuvné, zhotovené na spevnený podklad, voľne uložené.

Nájazdové strany betónového zvodidla majú projektom predpísaný tvar „New Jersey“. Základná výška sokla je 90 mm.

Zvodidlová bariéra je tvorená súvislým úsekom zhotoveným bez prerušenia ukončeným na obidvoch stranách koncovou časťou alebo prechodovou časťou pre spojenie s prefabrikovaným zvodidlom.

Zvodidlo DPS-BZM-110 je vystužené prostredníctvom 4 ks nepredpätých adhéznych stabilizovaných predpínacích lán ø Ls 15,5/1800 MPa.

Na výrobu monolitického betónového zvodidla sa používa betón pevnostnej triedy C30/37 – XD2, XF4 (SK) podľa STN EN 206-1/Z1: 2004. Betónová zmes dodávaná pre výrobu monolitického zvodidla musí spĺňať podmienky zákona č. 90/1998 Z. z. o stavebných výrobkoch a vykonávacej vyhlášky MVRR SR č 158/2004 Z. z. v znení vyhlášky 119/2006 Z. z.
